Тепловоз типа ТЭ10М электрическое оборудование

Плакаты на тему "Тепловоз типа ТЭ10М электрическое оборудование", в  комплекте 26 плакатов

1. Расположение электрооборудования на тепловозе
2. Расположение электрооборудования в аппаратных камерах (правой и левой)
3. Аккумуляторная батарея ТПНЖ-550 (щелочная)

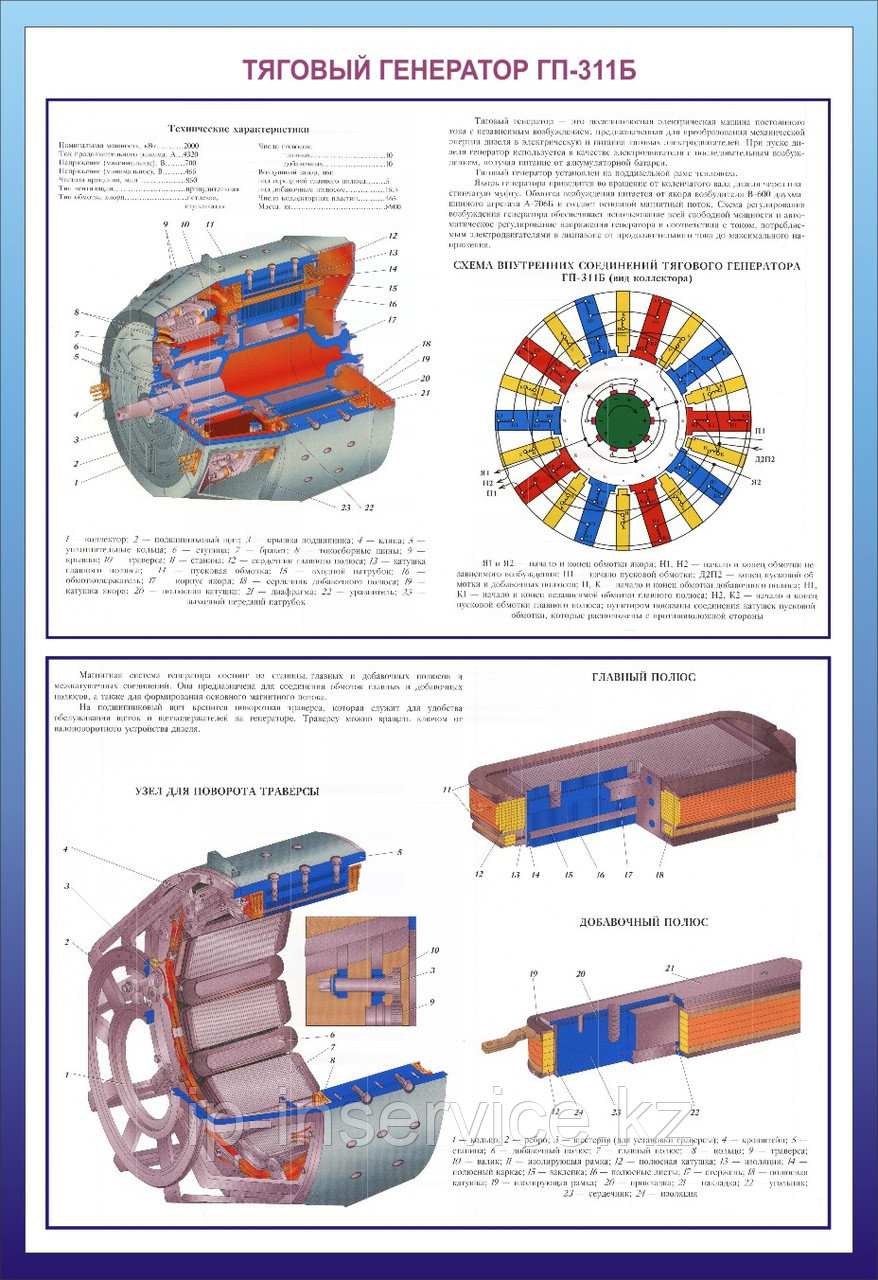

4. Тяговый генератор ГП-311Б – 2шт
5. Тяговый электродвигатель ЭД-118А
6. Магнитная система тягового электродвигателя ЭД-118А
7. Якорь тягового электродвигателя ЭД-118А
8. Синхронный подвозбудитель ВС-652
9. Электродвигатель П-21 (топливоподкачивающего насоса)
10. Электропневматический контактор ПК-753-Б-6
11. Электропневматический контактор групповой ПКГ-565
12. Электропневматический кулачковый переключатель ППК-8601 (реверсор)
13. Контроллер машиниста КВ-1552, Электромагнитный контактор ТКПМ-121
14. Электромагнитный контактор ТКПМ-111, Электромагнитный контактор КПВ-604
15. Регулятор напряжения БРН-3В, Принципиальная схема регулятора напряжения БРН-3В
16. Тахометрический блок БА-420
17. Амплистат возбуждения, Трансформатор постоянного тока
18. Трансформатор постоянного напряжения,  Распределительный трансформатор
19. Трансформатор стабилизирующий,  Реле управления серии ТРПУ
20. Реле времени и реле заземления,  Реле давления масла и реле давления воздуха
21. Реле боксования и реле уровня воды,  Дифференциальный манометр и дифференциальное реле
22. Электропневматические вентили
23. Разъединители, переключатели и выключатели
24. Панель выпрямителя и вентиль,  Резисторы
25. Условное обозначение изображений элементов электрических цепей тепловозов
